高精密半导体/芯片

高精密半导体/芯片是指在设计、制造和测试环节达到极高精度和可靠性的半导体器件或集成电路。这类芯片通常采用先进制程（如纳米级工艺）、严格的质量控制体系以及特殊材料，以满足对性能、功耗、稳定性或环境适应性有极端要求的应用场景。

仅展示部分产品，需采购的请联系我们

硅基材料

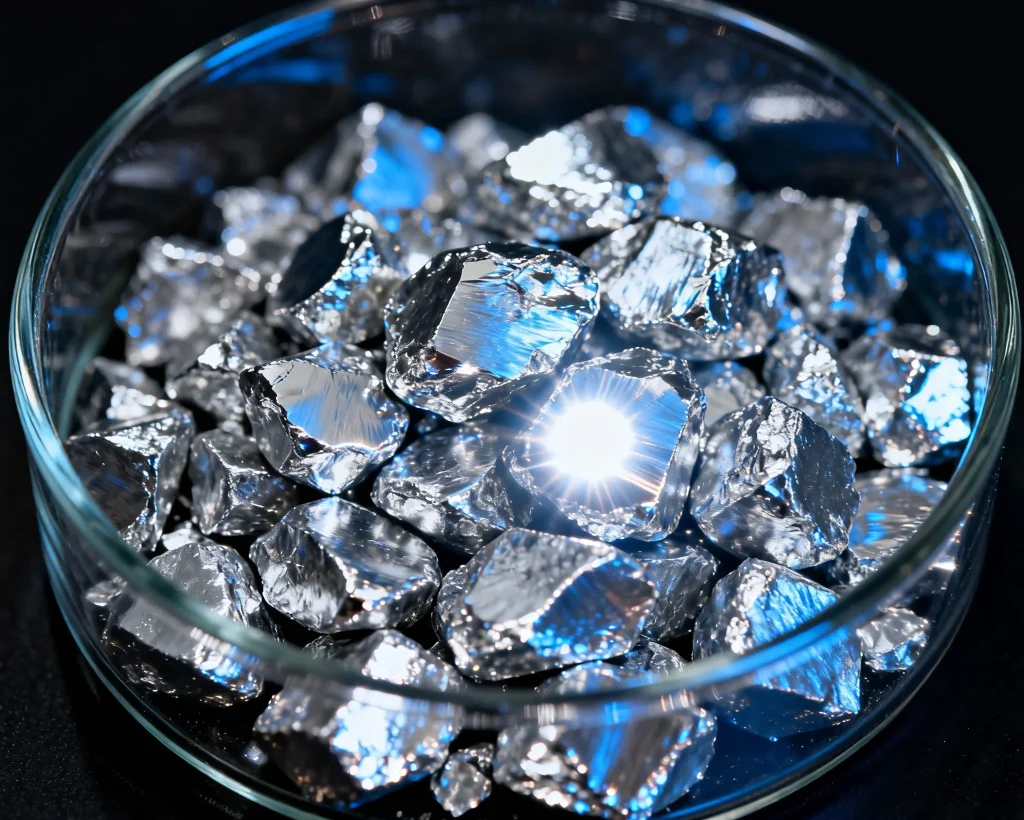

高纯硅
产品名称高纯硅
品牌晶科
型号SI-99.999
产地中国
产品详情高纯度单质硅，纯度可达99.999%及以上，主要用于半导体、光伏和电子材料领域，对杂质含量控制极为严格。
产品特点纯度极高、杂质极低、性能稳定、电阻率可控、物理性能优异。
产品应用半导体芯片、太阳能电池、新型显示、电子元件、集成电路等高端技术领域。
技术参数纯度≥99.999%；电阻率1~1000Ω·cm；颗粒度根据需求定制。
安全与环境要求储存通风干燥处，防止受潮与杂质污染；操作时佩戴手套，避免硅粉吸入。
用户评价纯度高、性能可靠，是高端芯片和光伏产业的推荐材料。
硅氧化物
产品名称硅氧化物
品牌晶科
型号SiO2-99
产地中国
产品详情无机非金属材料，主要为二氧化硅（SiO₂），常见于天然石英、硅藻土、玻璃和陶瓷等，广泛用于工业与高新技术领域。
产品特点化学稳定性强、耐高温、电绝缘好、热膨胀系数低，可制成粉末和块体等多种形态。
产品应用玻璃制造、陶瓷、电气绝缘材料、橡胶塑料填料、食品抗结剂、催化剂载体、电子工业。
技术参数二氧化硅含量≥99%；粒径可选（纳米级~微米级）；高耐温（熔点约1700°C）。
安全与环境要求存放于干燥通风处，避免吸入粉尘，生产与使用时建议佩戴口罩和防护手套。
用户评价性能稳定、应用广泛，是工业和高新技术不可或缺的基础材料。

化学气体

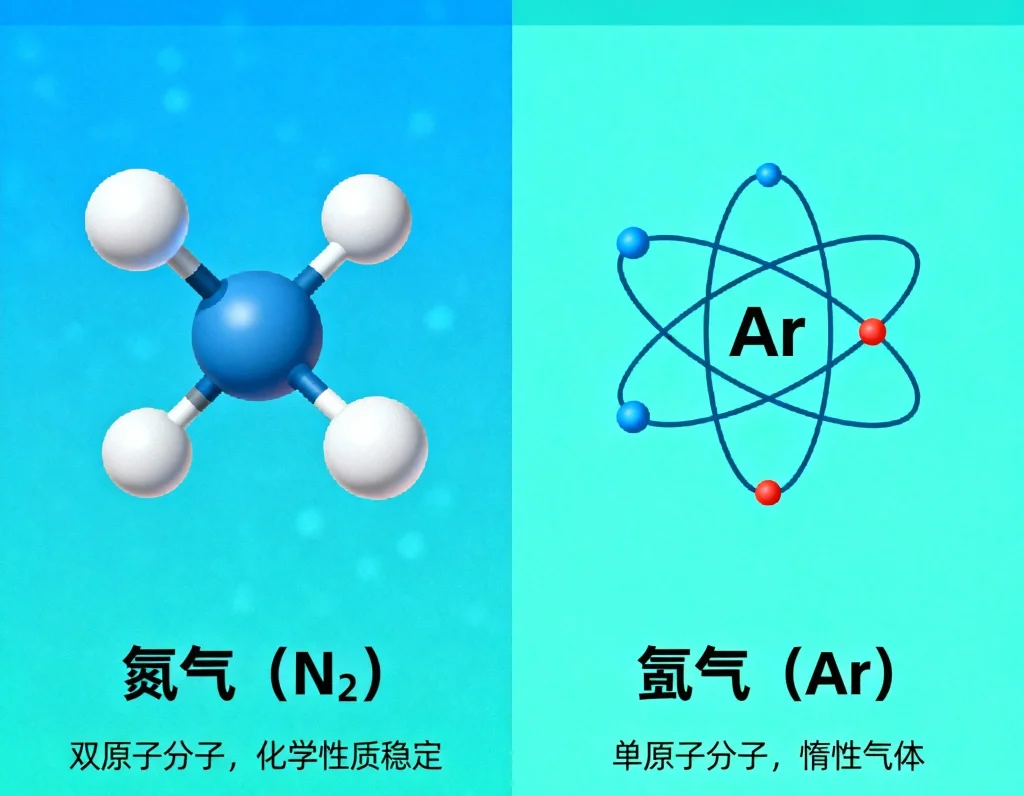

氮气（n₂）、氩气（ar）
产品名称氮气（N₂）、氩气（Ar）
品牌气华
型号N2-5N, Ar-5N
产地中国
产品详情高纯度工业气体，分别为单质氮和单质氩，无色无味无臭，采用深冷分馏或膜分离技术提纯，广泛应用于各类工业和科研生产。
产品特点高纯度（99.999%及以上）、无腐蚀、无毒不燃，惰性好，化学稳定性强。
产品应用氮气用于食品保鲜、金属保护、化工保护气体、电子制造，氩气常用于金属焊接、惰性保护气氛、照明灯具及晶体生长等。
技术参数氮气/氩气纯度≥99.999%；瓶装/液态两种，常规压力15MPa，气瓶容积40L或定制。
安全与环境要求高压气体容器，避免撞击和高温环境，储运需符合国家气体安全运输规范，使用时注意通风，防止缺氧窒息。
用户评价气体纯度高、供货可靠、广受各类工业和科研客户好评。

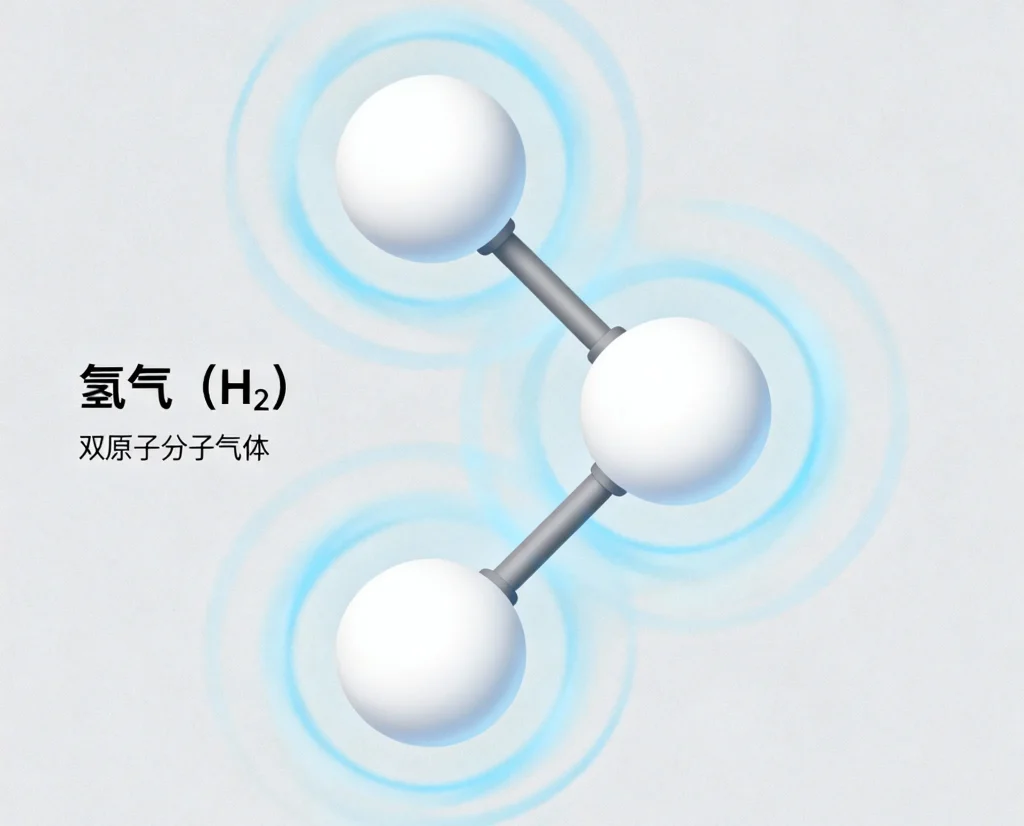

氢气（h₂）
产品名称氢气（H₂）
品牌气华
型号H2-5N
产地中国
产品详情高纯度工业气体，无色、无味、无臭气体，是最轻的气体，广泛用于工业、科研及能源领域。主要通过电解水、天然气转化或其他工艺制取。
产品特点高纯度（99.999%及以上）、极易燃、密度低、化学活性强，可作为还原剂和清洗气体。
产品应用半导体及电子工业还原保护、金属冶炼、化工合成（如氨合成、甲醇制备）、氢燃料、浮空气球等。
技术参数纯度≥99.999%；气瓶压力最高15MPa；气瓶容积常为40L，也可定制。
安全与环境要求高压易燃气体，远离明火、热源和氧化剂；储存和使用需良好通风，使用防爆设备，严格遵守气体安全运输和操作规范。
用户评价工艺纯度高、发货及时、用作还原或能源均表现可靠，受到用户认可。

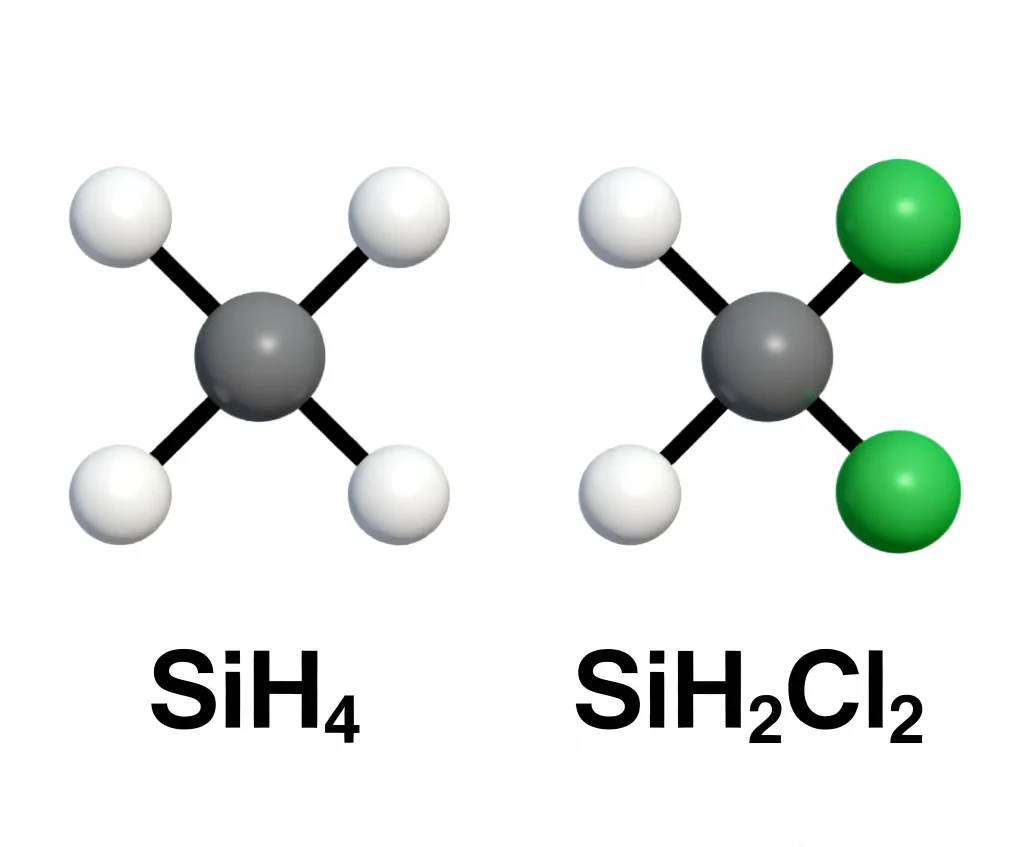

硅烷（sih₄）、二氯二氢硅（sih₂cl₂）
产品名称硅烷（SiH₄）、二氯二氢硅（SiH₂Cl₂）
品牌气鼎
型号SiH4-5N, SiH2Cl2-5N
产地中国
产品详情高纯度硅烷及二氯二氢硅，均为电子与半导体行业常用特种气体。硅烷为无色、易燃还原气体，二氯二氢硅为无色、有刺激性气味的液体或气体，皆可作化学气相沉积前驱体。
产品特点纯度高（≥99.999%），化学活泼，硅源易分解，适合微电子材料制备；二氯二氢硅易挥发、易水解、可室温保管。
产品应用半导体单晶硅/多晶硅外延生长，硅薄膜沉积，太阳能电池材料制备，集成电路工艺，特种玻璃等。
技术参数硅烷/二氯二氢硅纯度≥99.999%；包装高压钢瓶或特种钢瓶，常规40L，也可定制；压力10~15MPa。
安全与环境要求强还原剂及易燃、有毒气体。运输储存远离明火，严禁撞击及泄漏，须用防爆设备与合适通风条件。泄漏时人员需佩戴防护面具。
用户评价纯度高、反应活性强、工艺稳定可靠，是高端半导体与太阳能产业的重要材料，客户反馈优良。

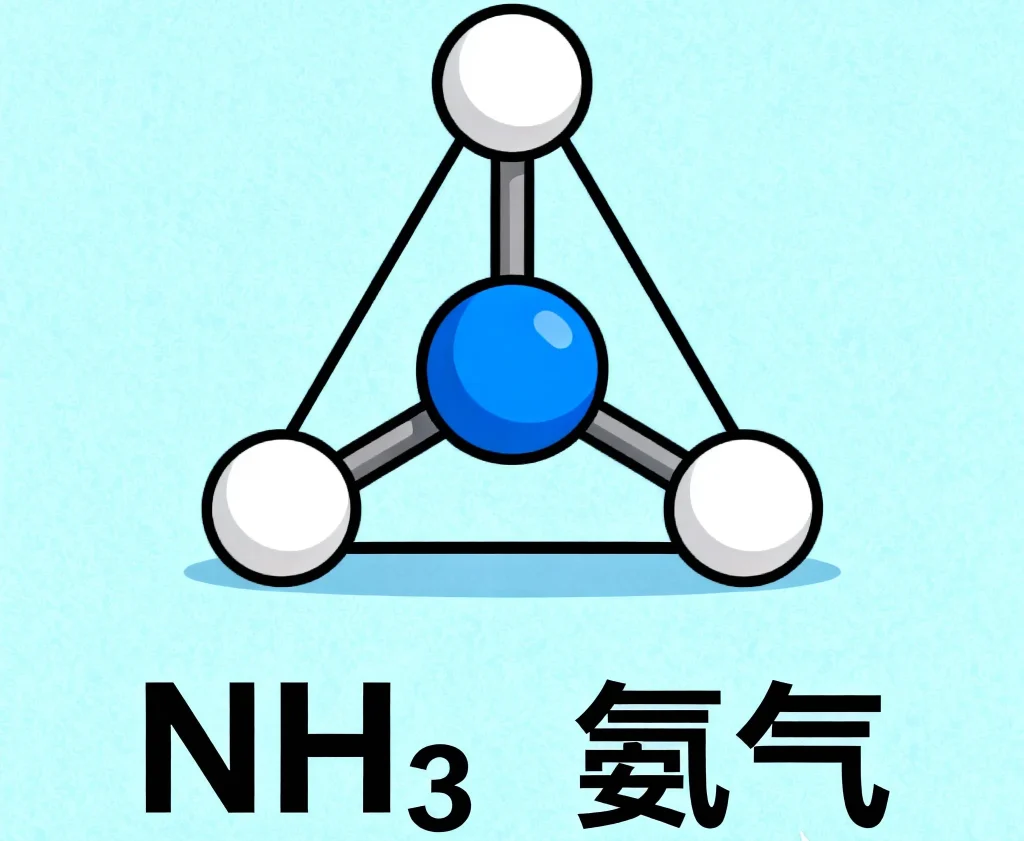

氨气（nh₃）
产品名称氨气（NH₃）
品牌气华
型号NH3-5N
产地中国
产品详情高纯度氨气，无色有刺激性气味的气体，易液化，是化工、电子、半导体等领域的重要基础气体。可通过液氨贮存或高压钢瓶供应。
产品特点纯度高（≥99.999%），碱性强、易溶于水、极易挥发，适合严苛材料环境和高端工艺使用。
产品应用半导体硅片处理、氮化硅外延、化肥制造、化工合成、制冷剂、清洗气体等。
技术参数纯度≥99.999%；常规钢瓶40L或定制；瓶内压力10~15MPa；液氨形态可选。
安全与环境要求有毒、腐蚀性强，需远离酸及氧化剂，使用场所需良好通风，有泄漏报警器和应急洗消装置；操作须佩戴防护手套与面罩。
用户评价气体纯度高，供应稳定，是高端材料及化肥工业中不可替代的基础原料，客户广泛好评。

光刻材料

光刻胶
产品名称光刻胶
品牌晶睿
型号PR-193NM
产地中国
产品详情高纯度感光性聚合物材料，半导体和微电子行业精密加工核心耗材。广泛应用于硅片表面微细图形转移的光刻工艺环节，可按波长分为g线、i线、KrF、ArF等种类。
产品特点分辨率高、感光性能优良、显影速度快、抗刻蚀性强、膜厚均匀、杂质极低，适应不同曝光工艺和工艺要求。
产品应用集成电路芯片制造、平板显示、MEMS传感器、光电子元件及微纳加工等。
技术参数感光波长193nm/248nm/365nm等可选；粘度范围50-200cP；杂质离子含量≤1ppm；膜厚可控（0.5~5μm）。
安全与环境要求避免阳光直射，低温避光密封保存，操作时佩戴手套口罩，严禁吸入及皮肤直接接触，废液需专门回收处理。
用户评价图形精细、成品良率高，是高端半导体及微电子工艺不可替代的关键材料，客户认可度高。

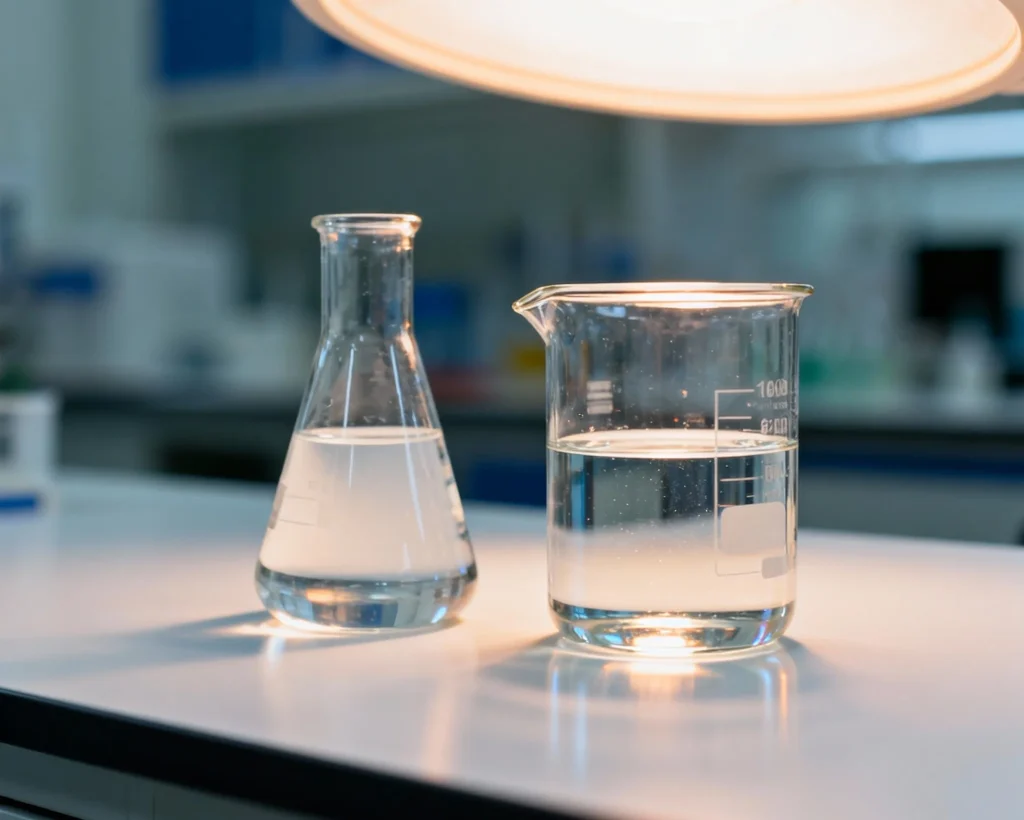

显影液、剥离液
产品名称显影液、剥离液
品牌芯溶
型号DEV-200, REM-400
产地中国
产品详情光刻工艺配套化学品，显影液用于光刻胶曝光后显影图形，剥离液用于光刻胶残留去除和图形清洗。可针对不同工艺提供多种配方。
产品特点显影速度快，选择性高，剥离彻底，低残留，对基材损伤小，杂质极低，工艺适应性强。
产品应用半导体芯片制造、MEMS微结构加工、IC封装、平板显示、光电子元件等领域的微细加工。
技术参数显影液：常用为TMAH、水溶液（浓度2.38%、3.0%等）；剥离液：溶剂型/水基型，pH可调，颗粒度管理严格，金属杂质≤1ppm。
安全与环境要求密闭储存、阴凉避光、防止吸入和皮肤接触；废液需专用回收处理；操作时佩戴防护手套和护目镜。
用户评价显影均匀、剥离干净、效率高，工艺窗口宽，兼容性好，深受微电子行业客户信赖。

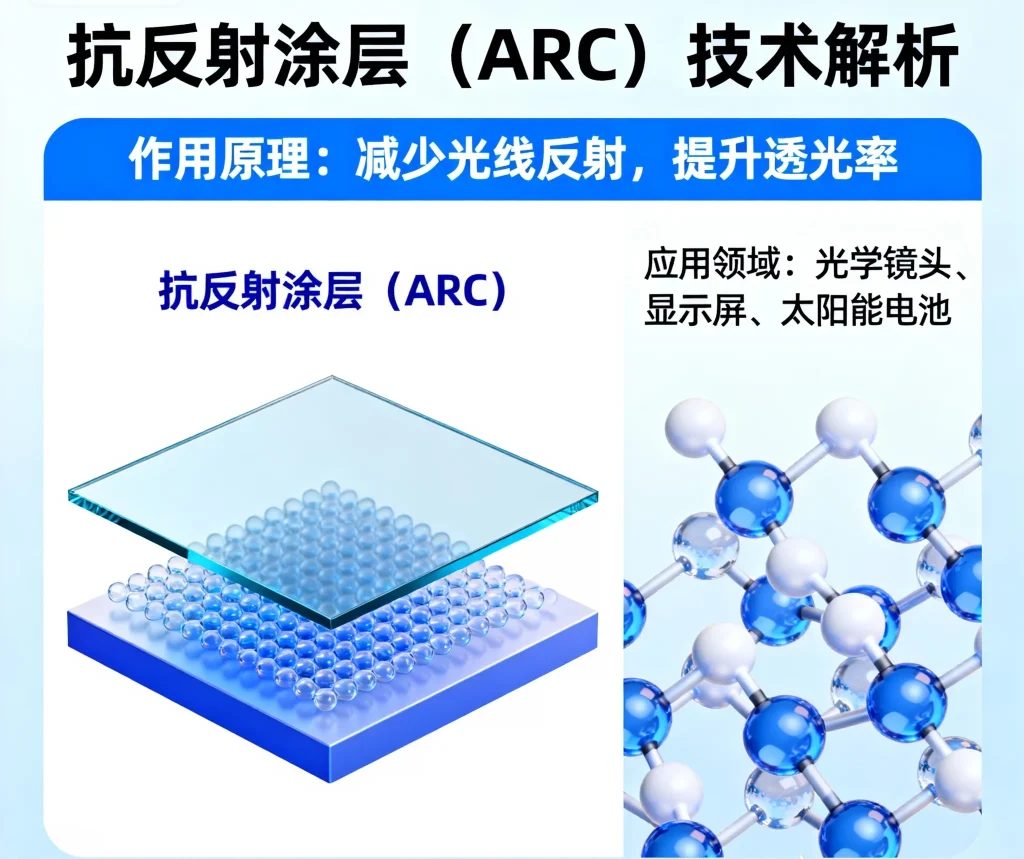

抗反射涂层（arc）
产品名称抗反射涂层（ARC）
品牌晶盾
型号ARC-193NM
产地中国
产品详情专为光刻工艺设计的薄膜涂层材料，通过吸收或干涉原理减少曝光时的反射光，提升图形转移精度和良率，是先进半导体与显示制造的关键辅助材料。
产品特点反射率低、薄膜均匀、热稳定性与化学稳定性强、兼容多种光刻胶和显影液、耐蚀刻性能优秀。
产品应用集成电路芯片制造、MEMS、平板显示、光电子等高精度微纳加工的光刻工艺环节。
技术参数工作波长193nm/248nm/365nm可选；膜厚可控（30~100nm）；杂质离子含量≤1ppm；折射率1.7~2.0。
安全与环境要求避光、密封低温保存，避免吸入与皮肤接触，按化学品标准操作、废液需回收处理。
用户评价反射抑制明显，工艺窗口宽广，提升成品良率，深受国内外半导体厂商好评。

其他材料

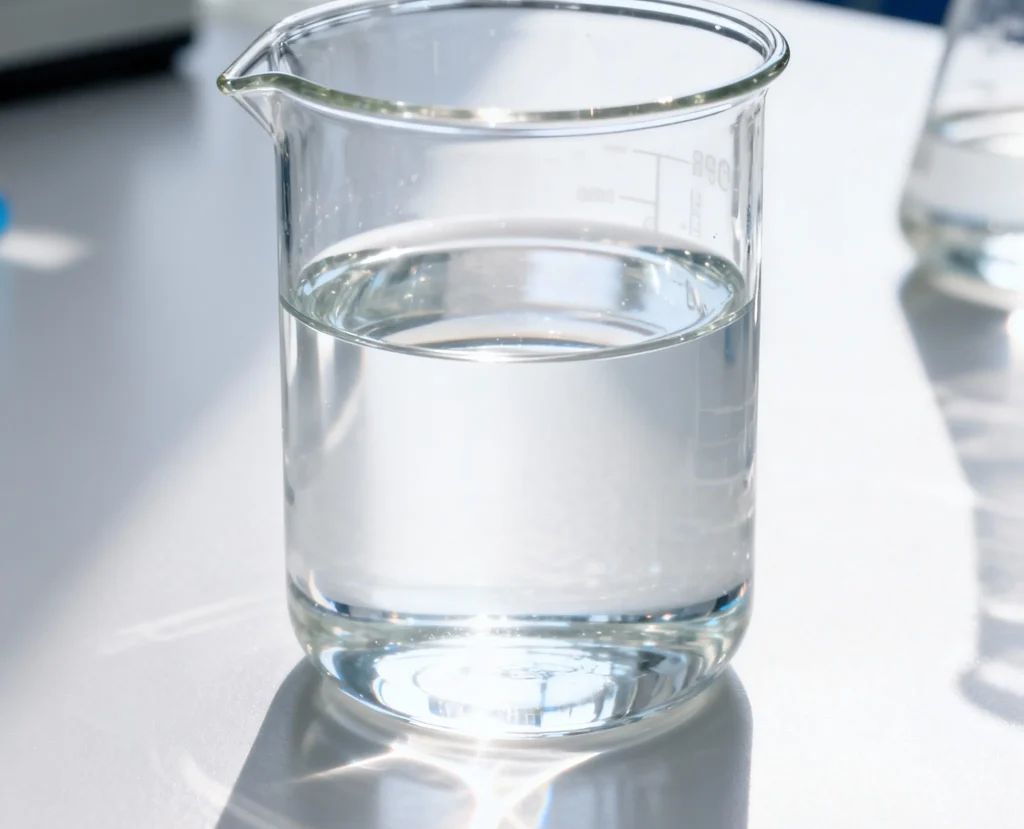

高纯水（去离子水）
产品名称高纯水（去离子水）
品牌洁晶
型号UPW-18MΩ
产地中国
产品详情通过多级反渗透、离子交换、精密过滤及紫外杀菌等工艺制备的超高纯度水，电阻率最高可达18.2 MΩ·cm，广泛用于半导体、光伏和精密电子等领域。
产品特点极低导电率、无有机杂质、无微粒、无离子、无细菌，杂质含量极低，化学惰性强。
产品应用半导体/芯片清洗、光伏生产、实验室分析、化学试剂配制、医药、精密器件制造等。
技术参数电阻率≥18MΩ·cm@25℃，总有机碳（TOC）≤5ppb，微粒数（>0.05μm）≤50/L，pH7.0±0.2。
安全与环境要求密闭无菌储存、避免二次污染、管路与容器须专用耐腐蚀材质，定期检测水质。
用户评价纯度极高、稳定可靠，满足顶级半导体和科研需求，深得用户信赖。
陶瓷材料（如氧化铝）
产品名称陶瓷材料（如氧化铝）
品牌瓷芯
型号AL2O3-99
产地中国
产品详情高纯度氧化铝为代表的先进陶瓷材料，可为粉末、片材或定制部件形式，广泛应用于电子、机械、化工等领域。原料经高温烧结，致密度高，性能均匀。
产品特点高耐磨、绝缘性好、耐高温、抗腐蚀、机械强度高、热膨胀系数低。
产品应用半导体基板、电子绝缘体、真空设备零件、机械轴承、磨具、耐火材料、催化剂载体等。
技术参数氧化铝含量≥99%；密度3.8~3.9g/cm³；抗弯强度≥350MPa；热膨胀系数8×10⁻⁶/K。
安全与环境要求避免剧烈撞击和跌落，粉末存储防潮，部件操作时防止碎裂，废品按无害工业固废处理。
用户评价物理性能优异，工艺稳定可靠，广泛被高端制造与科研单位采用。

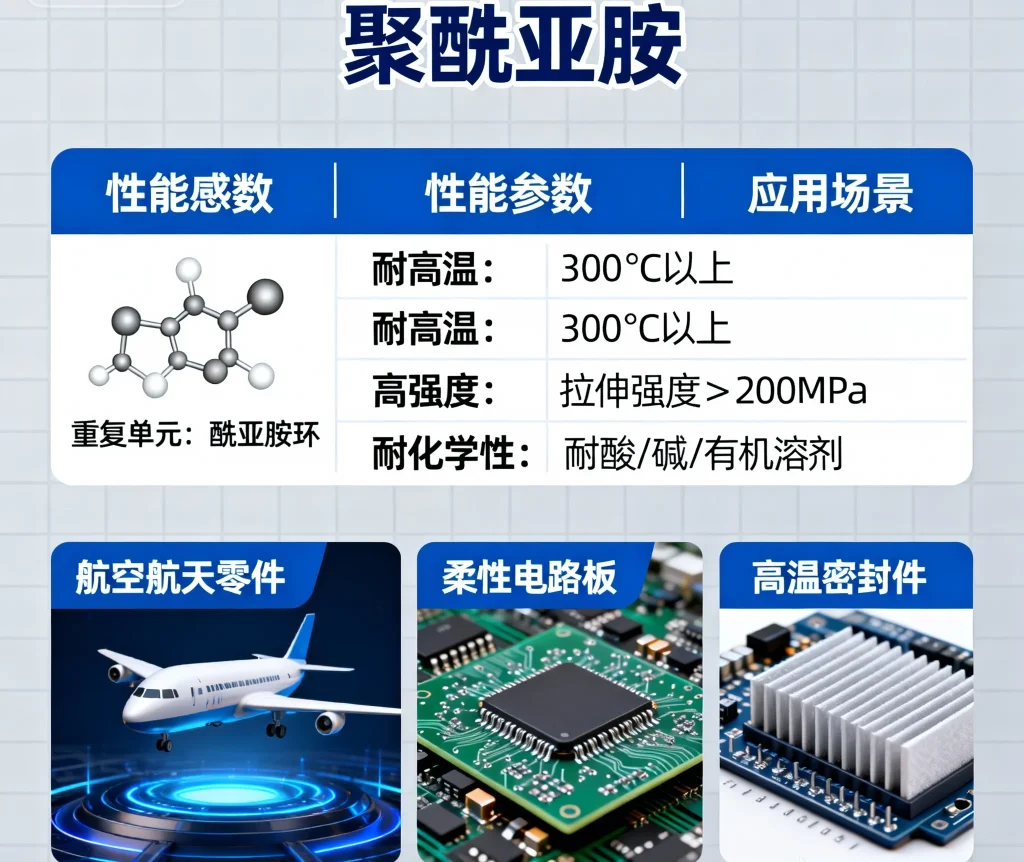

聚酰亚胺
产品名称聚酰亚胺
品牌优泰
型号PI-4501
产地中国
产品详情高性能有机高分子材料，分子结构中含有酰亚胺基团，具有优异的热稳定性和绝缘性能。以薄膜、涂层、纤维、泡沫等多种形式广泛用于高新技术领域。
产品特点耐高温（长期工作温度可达300℃）、电绝缘性优良、力学强度高、化学稳定性强、耐辐射、耐腐蚀、重量轻。
产品应用柔性电路基板、半导体封装、绝缘薄膜、航空航天、显示面板、光电器件、精密结构件、隔热保护等。
技术参数热分解温度≥500℃；体积电阻率≥1×10¹⁶Ω·cm；介电常数3.2~3.5（1kHz）；膜厚调控范围5~100μm。
安全与环境要求储存于干燥阴凉处，密封防潮，涂覆和热处理过程中确保通风良好。避免高温直接接触火源。
用户评价热学与电学性能出色，耐久性强，被半导体、电子与高端装备制造企业广泛采用，用户口碑佳。
